스팟 용접기 만들기 - 7 ( 성능테스트 )

davidztune 2015. 10. 24. 20:15

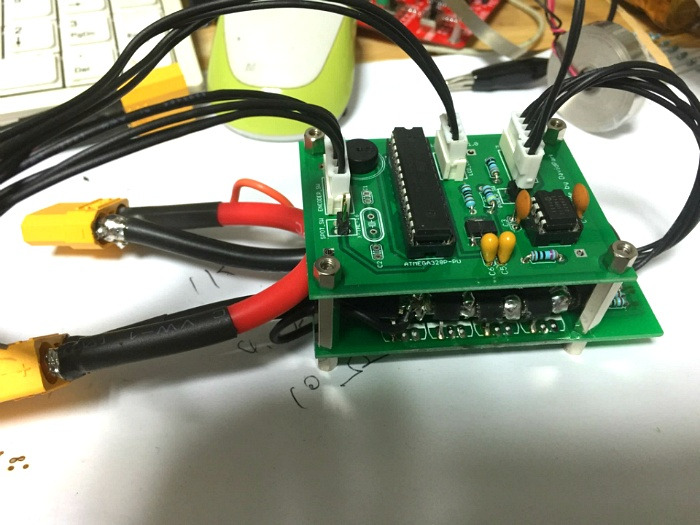

스팟 용접기 첫 조립

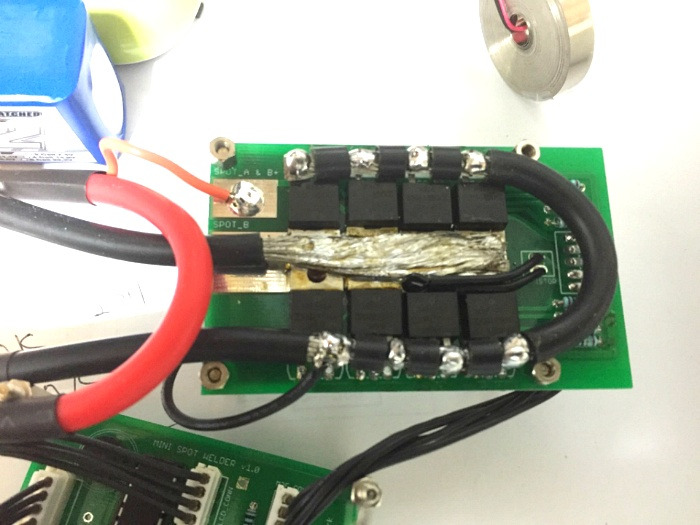

Source 다리를 들어 올려서 8AWG에 직접 납땜.

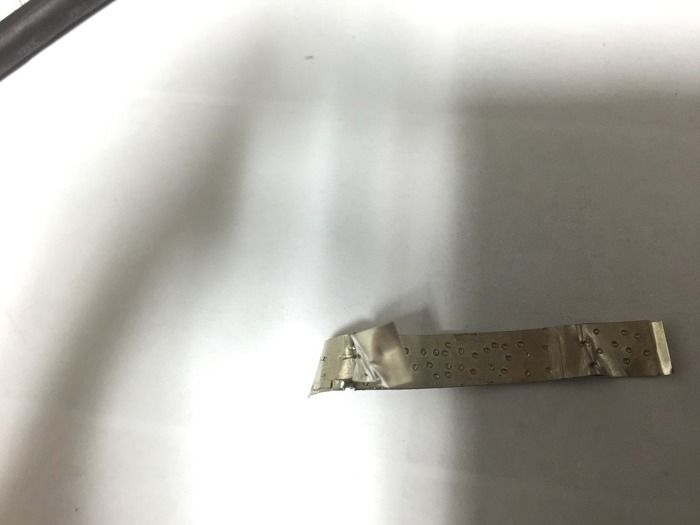

0.1T 니켈을 칼날에 스팟 한 모습.


일단 테스트는 원하는 결과가 나왔다.


찢어질 정도로 잘 붙는다.




0.15T를 0.2T에 용접 한 모습.


역시 찢어진다.


반대로 0.2T를 0.15T에 용접을 하면 찢어질 정도로 붙지 않는다.


이건 시간과 딜레이 반복횟수를 조절 하면 가능 할 것 같다.



그리고 FET를 너무 많이 달아 놓은게 아닌가 하는 생각이 든다.


1초 간격으로 20번 이상 용접을 하여도 온도가 2-3도 밖에 오르지 않는다.


다음에는 6개만 연결해서 테스트 해봐야겠다.
